ちょっと、そこ！ CNC 加工金属歯車のサプライヤーとして、これらの歯車の表面粗さの基準についてよく質問されます。これはギアの性能と寿命に大きな影響を与える可能性がある重要な側面です。それでは、早速この標準の内容を調べてみましょう。
そもそも表面粗さとは何でしょうか？簡単に言うと、歯車の表面の質感のことです。これは、機械加工プロセス、磨耗、またはその他の要因によって生じる可能性のある小さな凹凸で構成されています。これらの不規則性は、ギアの相互作用、動力の伝達方法、さらにはギアの寿命にさえ影響を与える可能性があります。
さて、CNC 加工された金属歯車に関しては、表面粗さを測定および指定するために一般的に使用されるいくつかの規格があります。最も広く認識されているものの 1 つは Ra 値です。 Ra は、指定されたサンプリング長さ内で測定された、平均線からの表面高さの偏差の絶対値の算術平均を表します。言い換えれば、表面が平均してどの程度粗いか滑らかであるかを知ることができます。
Ra 値は通常、マイクロメートル (μm) で表されます。 CNC 加工された金属ギアの場合、Ra 値は用途に応じて異なります。たとえば、航空宇宙機器や医療機器などの高速、高精度の用途で使用されるギアでは、通常、非常に低い Ra 値 (多くの場合 0.2 ～ 0.8 μm の範囲) が必要です。これにより、スムーズな動作、低騒音、最小限の摩耗が保証されます。
一方、一部の産業用機械や自動車のトランスミッションなど、要求がそれほど厳しくない用途で使用されるギアの Ra 値は、おそらく 1.6 ～ 6.3 μm の範囲にある可能性があります。これらのギアは、パフォーマンスをあまり犠牲にすることなく、多少の粗さにも耐えることができます。
しかし、なぜ表面粗さが CNC 加工された金属歯車にとってそれほど重要なのでしょうか?まず第一に、滑らかな表面はギア間の摩擦を軽減します。ギアが噛み合うと、摩擦が少なくなり、熱として浪費されるエネルギーが少なくなり、システム全体の効率が向上します。また、ギアの歯の摩耗も軽減され、ギアの寿命を延ばすことができます。
滑らかな表面は騒音や振動を軽減するのにも役立ちます。表面が粗いと、ギアが回転するときにガタガタ音や擦れる音が発生する可能性があり、不快なだけでなく、早期の摩耗の兆候となる可能性があります。表面粗さを適正規格内に保つことで、静かで安定した動作を実現します。
考慮すべきもう 1 つの要素は製造プロセスです。 CNC 機械加工は金属歯車を作成する正確な方法ですが、それでも表面に多少の凹凸が残ります。使用する切削工具の種類、切削速度、送り速度はすべて、最終的な表面粗さに影響を与えます。サプライヤーとして、望ましい Ra 値を達成するには、これらのパラメーターを慎重に制御する必要があります。
たとえば、鋭利な切削工具を使用し、切削速度を遅くすると、一般に表面がより滑らかになります。ただし、これは加工時間が長くなり、コストが高くなるということも意味します。したがって、適切な表面粗さを達成することと、生産プロセスの効率とコスト効率を維持することとの間のバランスを取る必要があります。

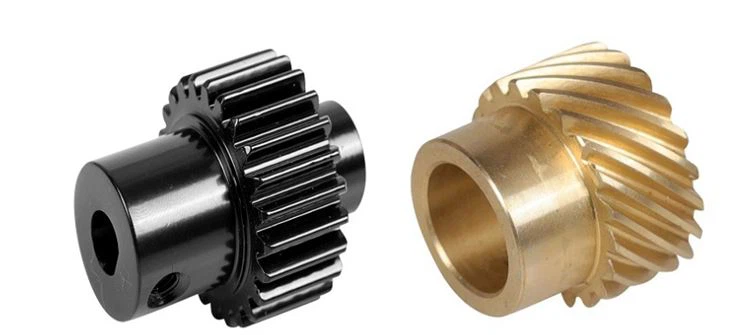

ここで、当社が提供するさまざまな種類の CNC 機械加工メタルギアについて少し説明しましょう。我々は持っていますCNC加工はすば歯車。はすば歯車は、スムーズな動作と高い耐荷重能力で知られています。ギアの軸に対して斜めにカットされた歯があり、ストレートカットのギアと比べて、より緩やかな噛み合いと噛み合いの解除が可能になります。これにより、騒音や振動が低減され、動力の伝達がよりスムーズになります。
弊社でも供給しておりますYaside CNC ニードル ベアリング機械の自動車部品。これらの部品は、当社のギアと連携して動作するように設計されており、自動車および機械用途に完全なソリューションを提供します。ニードルベアリングは摩擦を軽減し、ラジアル荷重をサポートするために使用されており、当社の高品質ギアと組み合わせることで、システム全体のパフォーマンスを向上させることができます。

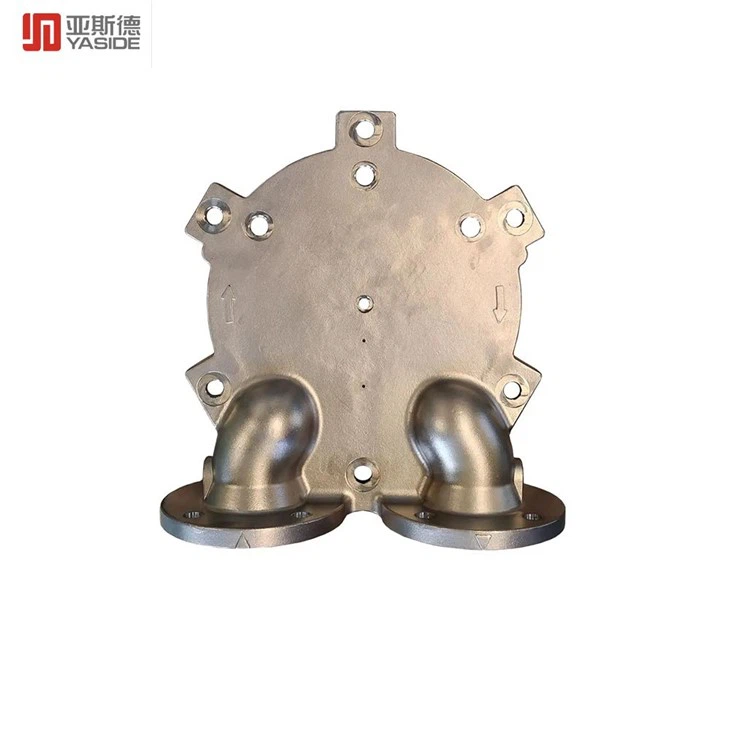

そして、私たちのものがありますCNC 鋳造金属ステンレス鋼ポンプ ハウジング。これは、多くのポンプ システムにおいて重要なコンポーネントです。ポンプハウジングの表面粗さも、ポンプを通る流体の流れやポンププロセスの効率に影響を与える可能性があるため、非常に重要です。
CNC 加工された金属ギアの表面粗さが基準を満たしていることを確認するために、当社では厳格な品質管理プロセスを実施しています。形状測定器などの高度な測定器を使用して、歯車表面のRa値を正確に測定します。当社の品質管理チームは各ギアをチェックして、指定された範囲内にあることを確認します。
また、製造プロセスの定期的な監査を実施し、改善の余地がある領域を特定します。これにより、生産方法を継続的に最適化し、最高品質のギアをお客様に確実にお届けすることができます。
CNC 加工された金属ギアの市場に参入している場合は、表面粗さの重要性を理解し、特定の要件を満たす専門知識を備えたサプライヤーを選択することが重要です。高精度の用途でギアが必要な場合でも、より汎用的な用途でギアが必要な場合でも、当社は適切なソリューションを提供します。
お客様のニーズを理解し、カスタマイズされたソリューションを提供できるよう、いつでも喜んで協力させていただきます。当社のエンジニアと技術者チームは CNC 加工の分野で長年の経験があり、お客様の期待を満たす、またはそれを超えるギアをお届けできると確信しています。
したがって、当社の CNC 機械加工メタルギアについて詳しく知りたい場合、または表面粗さの基準について質問がある場合は、遠慮なくお問い合わせください。私たちは、お客様がアプリケーションに最適な選択をし、ギアを最大限に活用できるようお手伝いいたします。
結論として、表面粗さは CNC 機械加工メタルギアの性能と品質にとって重要な要素です。適切な規格を遵守し、高品質の製造プロセスを使用することにより、スムーズな動作、低騒音、長期にわたる耐久性を備えた歯車を提供できます。航空宇宙、自動車、産業のいずれの分野であっても、当社にはお客様のニーズを満たす専門知識と製品があります。ギア要件についての会話を開始するには、今すぐお問い合わせください。
参考文献
- 「機械要素の基礎」Joseph E. Shigley および Charles R. Mischke 著
- さまざまな業界の専門家による「CNC 加工ハンドブック」
