CNCフライス加工サービス

フライス盤とは何ですか?

フライス盤とは、主にフライスを使用してワークのさまざまな表面を加工する工作機械を指します。 通常、フライスは回転運動が主体であり、ワークとフライスとの移動が送り運動となります。 平面、溝、各種曲面、歯車等の加工が可能です。



フライス盤は幅広い用途に使用される工作機械です。 精密CNCフライス部品は、フライス盤の平面（水平面、垂直面）、溝（キー溝、T字溝、アリ溝など）、歯部（ギア、スプラインシャフト）、スプロケット）、スパイラルなどの加工が可能です。表面（ネジ、螺旋溝）や各種曲面への加工が可能です。 また、回転体の表面や内穴の加工、切削加工にも使用できます。 フライス盤が動作するとき、ワークピースはワークテーブルまたはインデックスヘッドなどの付属品に設置されます。 フライスの主な動作は回転であり、ワークテーブルまたはミーリングヘッドの送り動作によって補助され、ワー​​クは必要な加工面を得ることができます。 多刃断続切削により生産性の高いフライスです。 簡単に言えば、フライス盤は、ワークピースをフライス加工、穴あけ、穴開けすることができる工作機械です。



構造による分類

(1) 卓上フライス盤：計器やメーターなどの小さな部品のフライス加工に使用される小型フライス盤。

(2) カンチレバーフライス盤: カンチレバーにミリングヘッドが取り付けられたフライス盤で、ベッドは水平に配置され、カンチレバーは通常、ベッドの片側のカラムガイドレールに沿って垂直に移動でき、ミリングヘッドはカラムガイドレールに沿って移動します。カンチレバーガイドレール。

(3) ラムフライス盤：主軸をラムに取り付けたフライス盤で、ベッドは水平に配置され、ラムはサドルガイドレールに沿って横方向に移動でき、サドルはコラムガイドレールに沿って上下に移動できます。

(4) ガントリーフライス盤：ベッドを水平に配置し、両側の支柱と連結ビームで門型フレームを備えたフライス盤を形成します。 フライスヘッドはビームとコラムに取り付けられ、ガイドレールに沿って移動できます。 通常、ビームはコラムのガイドレールに沿って垂直に移動でき、作業台はベッドのガイドレールに沿って長手方向に移動できます。 大量処理用。

(5) 平面フライス盤: 平面を削り、面を形成するために使用されるフライス盤。 ベッドは水平に配置されています。 通常、ワークテーブルはベッドのガイドレールに沿って長手方向に移動し、主軸は軸方向に移動できます。 シンプルな構造で生産効率が高いです。

(6) 倣いフライス盤：ワークに倣い加工を施すフライス盤。 一般的に複雑な形状のワークの加工に使用されます。

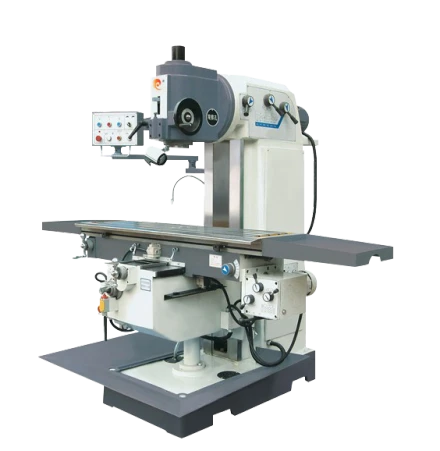

(7) 昇降テーブルフライス盤：ベッドレールに沿って垂直に移動できる昇降テーブルを備えたフライス盤で、通常、昇降テーブルに設置されたワークテーブルとサドルはそれぞれ縦方向と横方向に移動できます。

（８）ロッカーアームフライス盤：ロッカーアームはベッドの上部に設置され、ミリングヘッドはロッカーアームの一端に設置される。ロッカーアームは水平面内で回転および移動することができ、ミリングヘッドはロッカーアームの端面上で一定の角度で回転することができる。

(9) ベッド型フライス盤: 作業台は昇降できませんが、ベッドのガイドレールに沿って前後に移動でき、フライスヘッドまたはコラムによりフライス盤の上下動が可能です。

(10) 特殊フライス盤：工具フライス盤など：工具や金型のフライス加工に使用される、加工精度が高く、複雑な加工形状を有するフライス盤。



フライス加工部品	大型水上水車、内外円筒研削盤、ガントリーフライス盤、フライス盤
処理タイプ	旋削、フライス加工、穴あけ、その他の機械加工サービス
加工材料	アルミニウム、真鍮、銅、金属、ステンレス鋼、合金鋼、アルミニウム合金など
原産地	中国広東省東莞市
サイズ	カスタムサイズ
ファイル形式	3D:STP、ステップ、X_T 2D:PDF、DWG、DXF
